เจาะลึก ตู้ไฟฟ้าคืออะไร? คู่มือเลือกใช้งานให้ปลอดภัย

ระบบกำลังไฟฟ้าภายในสิ่งปลูกสร้างไม่ว่าจะเป็นบ้านพักอาศัย อาคารพาณิชย์ หรือโรงงานอุตสาหกรรม จะสามารถขับเคลื่อนไปได้อย่างเสถียรและราบรื่น จำเป็นต้องพึ่งพาตู้ไฟฟ้าที่ได้มาตรฐานวิศวกรรม อุปกรณ์ชิ้นนี้เปรียบเสมือนป้อมปราการด่านแรกในการจัดสรรพลังงานและตัดตอนกระแสไฟเมื่อเกิดวิกฤต บทความนี้จะพาทุกท่านไปเจาะลึกมิติต่าง ๆ เพื่อการเลือกใช้งานอย่างปลอดภัย

 ทำความเข้าใจ ตู้ไฟฟ้าคืออะไร มีหน้าที่อย่างไร

หากกล่าวตามโครงสร้างระบบไฟฟ้า ตู้ไฟฟ้า คือ กล่องหรือตู้โลหะหนาพิเศษที่ออกแบบมาเพื่อทำหน้าที่จัดเก็บ รวบรวม และปกป้องบริภัณฑ์ควบคุมทางไฟฟ้าชนิดต่าง ๆ โดยภารกิจหลักของตู้ไฟฟ้า คือการแจกจ่ายพลังงานไฟฟ้าไปยังจุดใช้งานตามส่วนต่าง ๆ ของอาคาร ควบคู่ไปกับการเซฟตี้ผู้ปฏิบัติงานไม่ให้สัมผัสกับสายไฟแรงดันสูงโดยตรง และตัดวงจรอัตโนมัติเมื่อเกิดสภาวะกระแสไฟไหลผิดปกติ

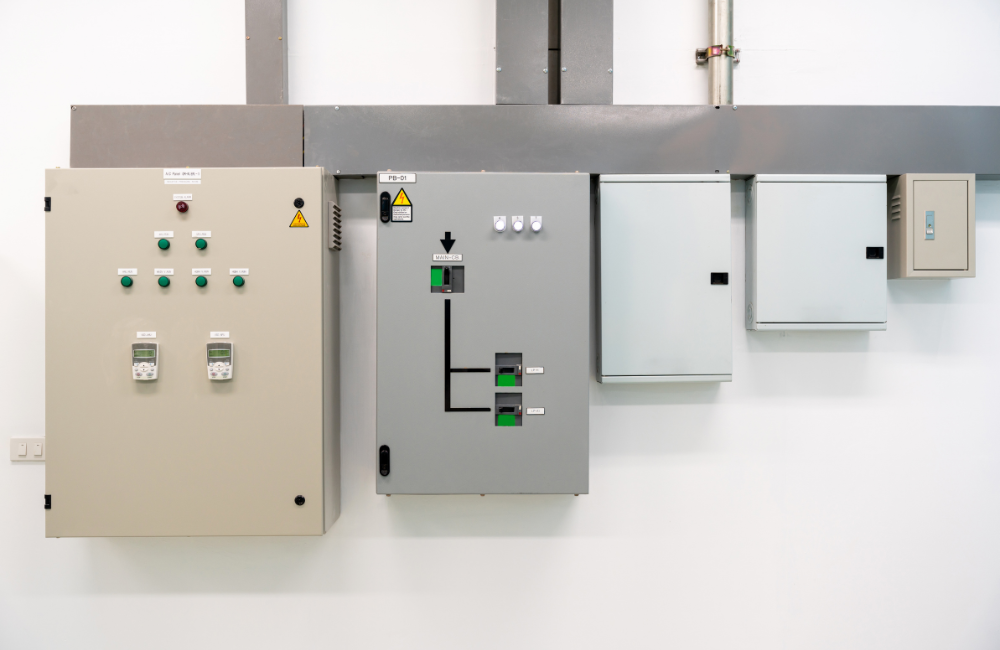

 เจาะลึก 4 ประเภทของตู้ไฟฟ้า ที่นิยมใช้ในปัจจุบัน

เนื่องจากปริมาณการโหลดกระแสไฟฟ้าของอาคารแต่ละประเภทมีความแตกต่างกันอย่างมาก วิศวกรจึงมีการจำแนกดีไซน์ของตู้ไฟฟ้าออกเป็นหลายรูปแบบ เพื่อให้เหมาะสมกับการจัดระดับชั้นการจ่ายไฟ โดยประเภทของตู้ไฟฟ้าที่นิยมใช้ในงานระบบวิศวกรรมปัจจุบัน มี 4 ประเภทหลัก ดังนี้

1. ตู้เมนหลัก Main Distribution Board (ตู้ MDB)

ทีมวิศวกรผู้เชี่ยวชาญจาก SimThai ให้คำแนะนำเพิ่มเติมว่า “การเลือกใช้ตู้เมนหลัก MDB คุณภาพสูงที่ผ่านกระบวนการตัด เจาะ พับ โลหะภัณฑ์ด้วยเทคโนโลยีขั้นสูง เป็นสิ่งสำคัญที่ห้ามมองข้าม เนื่องจากโครงสร้างสวิตช์บอร์ดที่แข็งแกร่งและได้มาตรฐานสากล จะช่วยเพิ่มประสิทธิภาพการกระจายแรงดันไฟฟ้า ลดสถิติความสูญเสียจากอุบัติเหตุ และช่วยลดความเสี่ยงและเสริมสร้างความปลอดภัยให้แก่สถานประกอบการในระยะยาว

 2. ตู้จ่ายไฟย่อย Sub Distribution Board (ตู้ SDB)

สำหรับขอบเขตหน้างานที่ต้องแบ่งการควบคุมระบบไฟฟ้าออกเป็นสัดส่วน ช่างเทคนิคมักติดตั้งตู้ไฟฟ้าระบบย่อย หรือตู้ SDB ประจำชั้นหรือประจำพื้นที่ โครงสร้างของตู้ไฟฟ้าชนิดนี้จะรับไฟต่อมาจากตู้จ่ายไฟหลัก MDB เพื่อจ่ายกระแสไฟฟ้าไปยังพื้นที่เฉพาะเขต ช่วยให้สามารถตัดไฟเพื่อซ่อมแซมเครื่องจักรเฉพาะจุดได้ทันที โดยไม่ส่งผลกระทบต่อไลน์การผลิตในโซนอื่น

 3. ตู้ควบคุมระบบไฟย่อย Panel Board (PB)

แผงจ่ายไฟย่อยที่ทำหน้าที่กระจายกระแสไฟฟ้าเข้าสู่กลุ่มเครื่องใช้ไฟฟ้าหรือหน้างานเฉพาะเจาะจง โครงสร้างตู้ไฟฟ้าแบบ Panel Board หรือตู้โหลดเซ็นเตอร์พิกัดกลาง จะมีฝาเปิด-ปิดมิดชิดเพื่อความปลอดภัย มีหลายขนาดมิติให้เลือกติดตั้ง เหมาะสำหรับพื้นที่ในอาคารพาณิชย์ โรงพยาบาล หรือโรงงานที่ต้องการแยกวงจรควบคุมไฟฟ้าให้มีความเป็นระเบียบ

 4. แผงสวิตช์ควบคุมไฟย่อย Load Panel (LP)

ลำดับปลายทางสุดของระบบจ่ายพลังงานคือ ตู้ไฟฟ้าชนิด Load Panel ซึ่งหากเป็นระบบไฟ 3 เฟสในเชิงพาณิชย์จะถูกจัดสรรในรูปแบบตู้โหลดเซ็นเตอร์ย่อย แต่หากเป็นระบบไฟ 1 เฟส 220 โวลต์ตามบ้านเรือนจะเรียกว่าตู้คอนซูมเมอร์ยูนิต แผงชนิดนี้จะทำหน้าที่บรรจุเบรกเกอร์ลูกย่อยจำนวนมากเพื่อจ่ายกระแสไฟฟ้าเข้าสู่เครื่องใช้ไฟฟ้าในชีวิตประจำวันโดยตรง

 3 ส่วนประกอบสำคัญภายในตู้ไฟฟ้า ที่วิศวกรต้องรู้

ประสิทธิภาพการทำงานที่แม่นยำของตู้ไฟฟ้าเกิดจากการประสานชิ้นส่วนและบริภัณฑ์ภายในที่ได้คุณภาพ โดยองค์ประกอบสากลภายในตู้ไฟฟ้าที่ทีมวิศวกรต้องทำการตรวจสอบการทำงาน มี 3 ส่วนประกอบสำคัญ ดังนี้

 1. เซอร์กิตเบรกเกอร์ ระบบตัดไฟอัตโนมัติ

หัวใจหลักในการทำหน้าที่ป้องกันภัยภายในตู้ไฟฟ้า คือ เซอร์กิตเบรกเกอร์ (Circuit Breaker) หรือวงจรตัดไฟอัตโนมัติ ชิ้นส่วนนี้จะทำหน้าที่สแกนกระแสไฟฟ้าที่ไหลผ่านวงจร และจะทำการทริปตัดกระแสไฟออกจากระบบทันทีเมื่อตรวจพบสภาวะกระแสไฟเกินพิกัด หรือเกิดเหตุอุบัติเหตุ ไฟฟ้าลัดวงจร ช่วยเซฟไม่ให้อุปกรณ์ไฟฟ้าและสายไฟได้รับความเสียหายจนเกิดเพลิงไหม้

 2. ไฟแสดงสถานะการทำงานแจ้งเตือนระบบไฟ

บริเวณหน้าปัดหรือบานประตูของตู้ไฟฟ้ายุคใหม่ จะต้องมีการติดตั้งไฟแสดงสถานะการทำงาน หรือ Pilot Lamp ไว้อย่างชัดเจน อุปกรณ์เสริมชิ้นนี้บนตัวตู้ไฟฟ้าจะทำหน้าที่ส่งสัญญาณแสงสีต่าง ๆ เพื่อบ่งชี้ว่าระบบจ่ายไฟแต่ละเฟสกำลังทำงานเป็นปกติ หรือเกิดข้อผิดพลาดและมีกระแสไฟฟ้ารั่วไหลในวงจร ช่วยให้ช่างไฟสามารถวิเคราะห์ปัญหาได้รวดเร็วขึ้น

 3. โอเวอร์โหลดรีเลย์ อุปกรณ์ป้องกันมอเตอร์

ชิ้นส่วนความปลอดภัยที่ขาดไม่ได้ในตู้ไฟฟ้าของโรงงานอุตสาหกรรมคือ โอเวอร์โหลดรีเลย์ (Overload Relay) อุปกรณ์ชนิดนี้มักติดตั้งควบคู่กับแมกเนติกคอนแทคเตอร์ เพื่อคอยตรวจจับระดับอุณหภูมิความร้อนสะสมและการกินกระแสเกินของมอเตอร์เครื่องจักร ซึ่งเป็นจุดที่เซอร์กิตเบรกเกอร์ทั่วไปไม่สามารถตรวจวัดพิกัดความร้อนได้อย่างละเอียด ช่วยป้องกันปัญหามอเตอร์ไหม้ได้อย่างทันท่วงที

 3 ข้อควรรู้ก่อนตัดสินใจเลือกติดตั้งตู้ไฟฟ้า

การวางระบบและเลือกขนาดของตู้ไฟฟ้า ไม่ใช่เรื่องที่สามารถปล่อยให้ช่างเลือกอย่างไรก็ได้ แต่ผู้ประกอบการและวิศวกรต้องร่วมกันพิจารณาเกณฑ์เชิงเทคนิค เพื่อให้ตัวตู้ไฟฟ้าสามารถทำหน้าที่ได้อย่างสมบูรณ์แบบที่สุด โดยมี 3 ข้อควรรู้สำคัญดังนี้

1. ตรวจสอบขนาดมิเตอร์ไฟฟ้าให้สัมพันธ์กับโหลด

SimThai ในฐานะผู้เชี่ยวชาญด้านวิศวกรรมระบบควบคุมไฟฟ้า แนะนำเพิ่มเติมว่า “ก่อนการเลือกสเปกตู้ควบคุม หน้างานจำเป็นต้องคำนวณโหลดรวมและตรวจสอบพิกัดมาตรวัดกระแสไฟฟ้า (kW/Hours Meter) ให้แม่นยำ เพื่อให้มั่นใจว่าระบบมีพิกัดแอมแปร์เพียงพอต่อการเปิดใช้งานเครื่องจักรทั้งหมด ซึ่งการประเมินโดยมืออาชีพนี้จะช่วยสร้างเสถียรภาพสูงสุด และช่วยลดความเสี่ยงที่อาจเกิดขึ้นกับหม้อแปลงไฟฟ้าได้อย่างมีประสิทธิภาพ”

2. เลือกพิกัดเซอร์กิตเบรกเกอร์ให้เหมาะสม

การเลือกขนาดพิกัดแอมป์ทริป (AT) และค่าพิกัดการทนกระแสลัดวงจร (IC) ของเมนเบรกเกอร์ภายในตู้ไฟฟ้าต้องได้รับการคำนวณให้มีความสัมพันธ์และแมตช์กับขนาดมิเตอร์ไฟฟ้าหลักอย่างแม่นยำ เพื่อให้กลไกแมคคานิกส์สามารถสั่งการตัดวงจรไฟฟ้าได้อย่างรวดเร็วและทันเวลาเมื่อเกิดเหตุฉุกเฉิน

 3. คำนวณจำนวนวงจรย่อยและเผื่อช่องว่างอนาคต

การกำหนดมิติความกว้างสูงของตู้ไฟฟ้าจะพิจารณาจากจำนวนตำแหน่งและพฤติกรรมการจ่ายโหลดใช้งาน โดยทั่วไปสำหรับอาคารควรเลือกตู้ที่มีช่องวงจรย่อยครอบคลุมสายไฟทุกจุด และมาตรฐานวิศวกรรมที่ดีแนะนำว่าควรเลือกสเปกตู้ไฟฟ้าที่มีการเผื่อพื้นที่ช่องว่างสำรอง (Spare Slots) ไว้ประมาณ 1 – 2 ช่อง เพื่อรองรับการเติบโตและการติดตั้งเครื่องจักรเพิ่มเติมในอนาคต

 สรุปเลือกตู้ไฟฟ้าที่ได้มาตรฐานเพื่อความปลอดภัย

การตัดสินใจติดตั้งตู้ไฟฟ้าที่มีโครงสร้างแข็งแรงและเลือกใช้บริภัณฑ์ตัดไฟที่ผ่านการทดสอบมาตรฐานสากล คือการลงทุนระยะยาวที่คุ้มค่าในการเซฟชีวิตและทรัพย์สินขององค์กร หากท่านใดกำลังมองหาตู้ควบคุมระบบไฟสเปกพิเศษ บริษัท สยามอุตสาหกรรมและการผลิต จำกัด หรือ SimThai พร้อมให้บริการออกแบบและผลิตตู้ไฟฟ้าทุกรูปแบบ (Made to Order Cabinet) สินค้าของเราผ่านมาตรฐานการผลิต ISO 9001 และ ISO 14001 แข็งแรง ทนทาน และพ่นสีฝุ่นอีพ็อกซี่ป้องกันสนิมอย่างประณีต มั่นใจได้ในคุณภาพระดับสากลราคามิตรภาพ

 คำถามที่พบบ่อย

 ตู้ไฟฟ้ามีอายุการใช้งานกี่ปี และต้องดูแลอย่างไร?

โดยทั่วไปตู้ไฟฟ้าที่ผลิตจากวัสดุเกรดสูงจะมีอายุการใช้งานยาวนานหลายสิบปี แต่จำเป็นต้องมีการซ่อมบำรุงเชิงป้องกัน (Preventive Maintenance) อย่างน้อยปีละ 1 ครั้ง เช่น การกวดขันสกรูตามจุดต่อสายไฟให้แน่นหนา และทำความสะอาดคราบฝุ่นละอองภายในตู้

 เราควรเลือกใช้ตู้ไฟฟ้าแบบเหล็กหรือสเตนเลสดีกว่า?

หากเป็นการใช้งานในห้องควบคุมทั่วไปภายในอาคาร การเลือกใช้ตู้ไฟฟ้าโครงเหล็กพ่นสีฝุ่นอบความร้อนถือว่าเพียงพอและช่วยประหยัดต้นทุน แต่หากต้องติดตั้งในไลน์ผลิตที่มีความชื้นสูง โรงงานเคมี หรือพื้นที่ริมทะเล การใช้ตู้สเตนเลสจะตอบโจทย์เรื่องการป้องกันสนิมได้ดีที่สุด

 บ้านพักอาศัยทั่วไปจำเป็นต้องใช้ตู้ไฟฟ้า 3 เฟสไหม?

บ้านพักอาศัยขนาดเล็กถึงปานกลางทั่วไป การเลือกติดตั้งตู้ไฟฟ้าระบบ 1 เฟสก็เพียงพอต่อการใช้งานแล้ว แต่หากเป็นบ้านเดี่ยวขนาดใหญ่ คฤหาสน์ หรือโฮมออฟฟิศที่มีการติดตั้งแอร์หลายตัว และมีจุดชาร์จรถยนต์ไฟฟ้า (EV Charger) การขยับไปใช้ระบบ 3 เฟสจะช่วยเฉลี่ยโหลดไฟฟ้าได้เสถียรกว่ามาก
