ระบบสแกนบาร์โค้ดอุตสาหกรรมสำหรับสายการผลิต

ระบบสแกนบาร์โค้ดเป็นเทคโนโลยีสำคัญสำหรับโรงงานที่ต้องการตรวจสอบรหัสสินค้า หมายเลขชิ้นส่วน Serial Number และ Work Order ให้ถูกต้องก่อนเข้าสู่ขั้นตอนการผลิต การประกอบ หรือการบรรจุสินค้า ระบบสามารถอ่าน Barcode, QR Code และ DPM จากชิ้นงานที่กำลังเคลื่อนที่บนสายพาน จากนั้นตรวจสอบความถูกต้องของข้อมูลและส่งผลไปยัง PLC เครื่องจักร หรือฐานข้อมูลได้ทันที ช่วยลดปัญหาอ่านรหัสผิดรุ่น สลับชิ้นงาน และไม่สามารถตรวจสอบประวัติย้อนหลังได้

สำหรับโรงงานที่ต้องการนำระบบไปติดตั้งบนเครื่องจักร สามารถดูรายละเอียด ระบบสแกนบาร์โค้ดอุตสาหกรรมและ Vision Identification เพื่อใช้เป็นแนวทางเบื้องต้นก่อนสำรวจหน้างานและทดสอบกับชิ้นงานจริง



 ระบบสแกนบาร์โค้ดอุตสาหกรรมคืออะไร

ระบบสแกนบาร์โค้ดอุตสาหกรรม หรือ Industrial Code Reading System เป็นระบบอ่านรหัสแบบติดตั้งประจำที่บนเครื่องจักร สถานีตรวจสอบ หรือสายการผลิต โดยใช้ Industrial Code Reader หรือกล้องอุตสาหกรรมร่วมกับเลนส์ แสง Sensor และซอฟต์แวร์ประมวลผล แตกต่างจากเครื่องสแกนแบบมือถือที่ต้องอาศัยผู้ปฏิบัติงานนำเครื่องไปจ่อรหัส ระบบแบบอุตสาหกรรมสามารถรับสัญญาณ Trigger ถ่ายภาพ อ่านรหัส และส่งผลตรวจสอบได้โดยอัตโนมัติตามจังหวะการผลิต

เมื่อระบบอ่านรหัสแล้ว ซอฟต์แวร์สามารถเปรียบเทียบข้อมูลกับ Product Master, Work Order หรือข้อมูลที่กำหนดไว้ หากรหัสถูกต้อง ระบบจะอนุญาตให้ชิ้นงานผ่านไปยังสถานีถัดไป แต่หากอ่านไม่สำเร็จหรือรหัสไม่ตรง ระบบสามารถส่งสัญญาณแจ้งเตือน หยุดเครื่อง หรือสั่งชุด Reject เพื่อคัดแยกชิ้นงานออกจากกระบวนการได้



 ปัญหาที่มักพบในการอ่านรหัสบนสายการผลิต

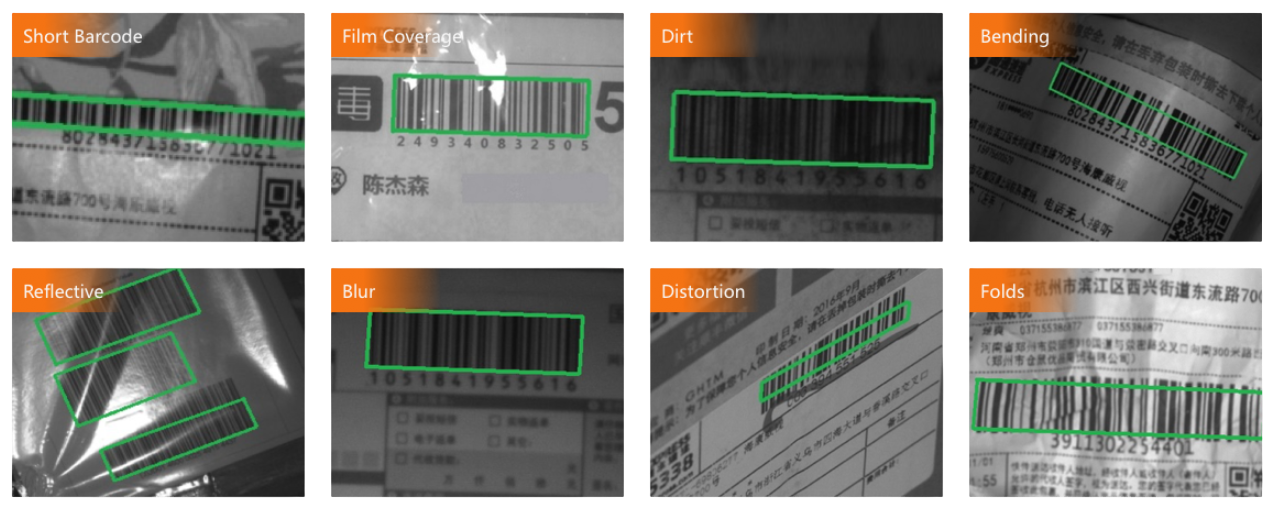

การอ่านรหัสในโรงงานมีความซับซ้อนกว่าการสแกนสินค้าทั่วไป เพราะชิ้นงานอาจเคลื่อนที่เร็ว ตำแหน่งไม่คงที่ และมีสภาพพื้นผิวแตกต่างกัน ปัจจัยที่ทำให้อ่านรหัสไม่สำเร็จหรืออ่านได้ไม่สม่ำเสมอ ได้แก่

• รหัสพิมพ์ไม่คมชัด มีรอยขีดข่วน เปื้อนน้ำมัน หรือมี Contrast ระหว่างรหัสกับพื้นหลังต่ำ
• พื้นผิวชิ้นงานสะท้อนแสง มีความโค้ง หรือเป็นวัสดุโลหะ ทำให้แสงสะท้อนเข้าสู่กล้อง
• ชิ้นงานเคลื่อนที่ด้วยความเร็วสูง ทำให้ภาพเบลอหรือเวลาที่ใช้ในการอ่านไม่เพียงพอ
• ตำแหน่ง มุม และระยะของรหัสเปลี่ยนแปลงในแต่ละชิ้นงาน
• ขนาดรหัสเล็กเมื่อเทียบกับพื้นที่ภาพ หรือกล้องมีความละเอียดไม่เพียงพอ
• มีหลายรหัสอยู่ในภาพเดียวกัน แต่ระบบต้องเลือกอ่านเฉพาะตำแหน่งหรือชนิดรหัสที่กำหนด
• อ่านรหัสได้แต่ไม่ได้ตรวจสอบว่ารหัสตรงกับรุ่นสินค้า Lot หรือ Work Order ปัจจุบันหรือไม่

ดังนั้น การเลือกเครื่องอ่านเพียงอย่างเดียวอาจไม่เพียงพอ จำเป็นต้องออกแบบระยะติดตั้ง มุมกล้อง ระบบแสง และเงื่อนไขตรวจสอบข้อมูลให้สอดคล้องกับหน้างานจริง

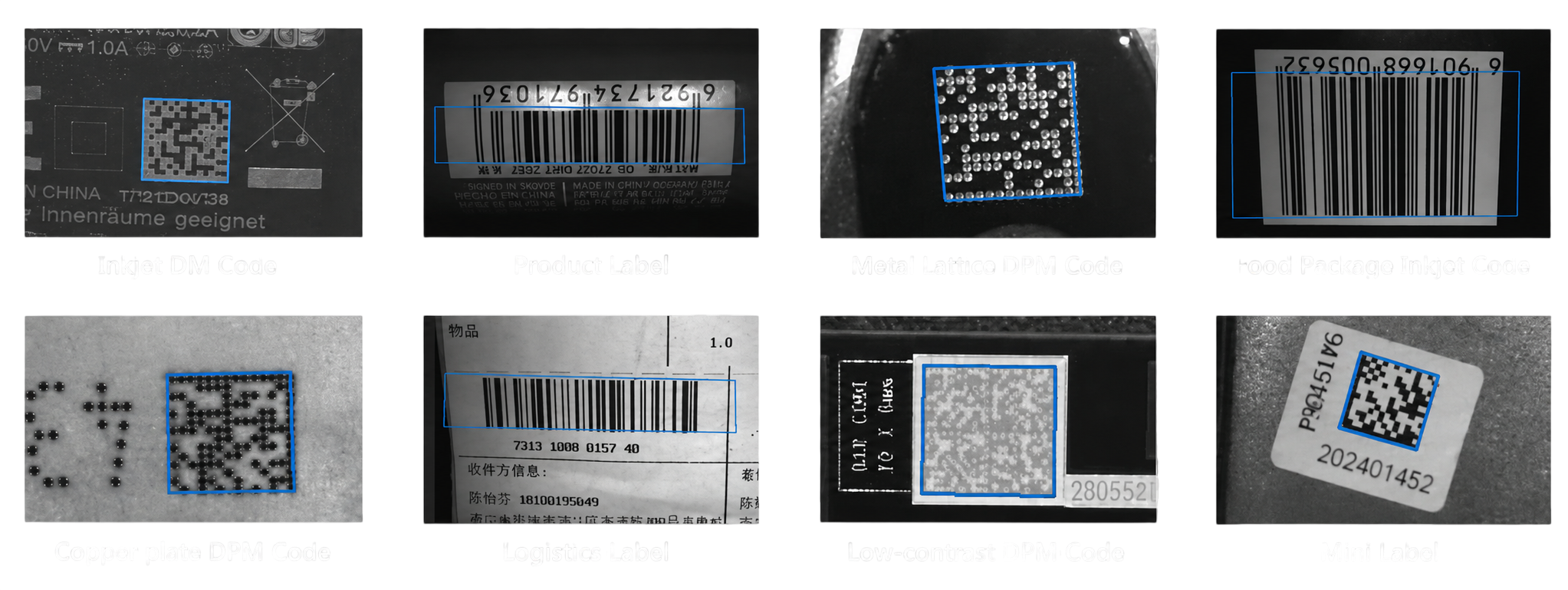

 ระบบสแกนบาร์โค้ดรองรับรหัสประเภทใดบ้าง

 บาร์โค้ด 1D

บาร์โค้ด 1D เป็นรหัสเส้นที่นิยมใช้กับรหัสสินค้า กล่องบรรจุภัณฑ์ และฉลาก เช่น Code 39, Code 128 หรือ EAN ความสามารถในการอ่านขึ้นอยู่กับขนาดเส้น ความคมชัด ระยะอ่าน และความเร็วของชิ้นงาน



 รหัส 2D และ QR Code

รหัส 2D สามารถเก็บข้อมูลได้มากกว่าบาร์โค้ดแบบเส้น และยังอ่านได้แม้รหัสบางส่วนเสียหาย ตัวอย่างที่พบในโรงงาน ได้แก่ QR Code และ Data Matrix ซึ่งนิยมใช้กับ Serial Number, Lot Number และข้อมูล Traceability



 DPM หรือ Direct Part Marking

DPM คือรหัสที่ทำลงบนชิ้นงานโดยตรง เช่น การยิงเลเซอร์ การตอกจุด หรือการสลักบนโลหะและพลาสติก มักพบในอุตสาหกรรมยานยนต์ อิเล็กทรอนิกส์ และชิ้นส่วนที่ต้องติดตามตลอดอายุการใช้งาน การอ่าน DPM ต้องเลือกแสงและมุมกล้องอย่างเหมาะสม เพราะ Contrast ของรหัสอาจต่ำและพื้นผิวสะท้อนแสง



 องค์ประกอบของระบบ Vision Identification ในโรงงาน

ระบบสแกนบาร์โค้ดประกอบด้วยอุปกรณ์หลายส่วนที่ทำงานร่วมกัน ดังนี้



 1. Industrial Code Reader หรือกล้องอ่านรหัส

ทำหน้าที่ถ่ายภาพและถอดรหัส โดยต้องเลือกความละเอียด ความเร็วในการประมวลผล ระยะอ่าน และ Field of View ให้เหมาะกับขนาดรหัสและพื้นที่ติดตั้ง บางรุ่นมีเลนส์และแสงในตัว ส่วนงานที่ซับซ้อนอาจต้องใช้กล้อง เลนส์ และแสงแยกกัน



 2. เลนส์และระบบแสง

เลนส์กำหนดพื้นที่ภาพ ระยะทำงาน และความคมชัด ส่วนแสงช่วยสร้าง Contrast ระหว่างรหัสกับพื้นผิว เช่น Ring Light, Bar Light, Dome Light หรือแสงโพลาไรซ์ การเลือกแสงที่ถูกต้องมีผลต่อ Read Rate โดยเฉพาะรหัสบนโลหะ พลาสติกเงา หรือพื้นผิวโค้ง



 3. Sensor และ Trigger

Sensor ใช้ตรวจจับว่าชิ้นงานเข้าสู่ตำแหน่งอ่านแล้วจึงส่ง Trigger ให้กล้องถ่ายภาพในจังหวะที่เหมาะสม ช่วยลดการถ่ายภาพที่ไม่จำเป็นและทำให้การอ่านสัมพันธ์กับความเร็วของ Conveyor หรือ Cycle Time ของเครื่องจักร



 4. ซอฟต์แวร์ตรวจสอบข้อมูล

ซอฟต์แวร์ไม่ได้มีหน้าที่เพียงแสดงรหัสที่อ่านได้ แต่สามารถตรวจสอบรูปแบบของข้อมูล เปรียบเทียบกับ Master Data ตรวจสอบรหัสซ้ำ ตรวจสอบลำดับการผลิต และกำหนดเงื่อนไข Pass/Fail ตามรุ่นสินค้า



5. PLC, I/O และระบบคัดแยก

ผลการอ่านสามารถส่งไปยัง PLC ผ่าน Ethernet, Serial, TCP/IP, PROFINET หรือ Digital I/O ตามอุปกรณ์ที่เลือก หากรหัสผิดหรืออ่านไม่ได้ PLC สามารถสั่ง Tower Lamp, Alarm, Stop Machine หรือ Reject Cylinder เพื่อแยกชิ้นงานออกจากสายการผลิต



 6. ฐานข้อมูล MES และ ERP

ข้อมูลรหัส วันและเวลา สถานีตรวจสอบ ผล Pass/Fail และภาพประกอบสามารถจัดเก็บในฐานข้อมูล และส่งต่อไปยัง MES, ERP หรือระบบของโรงงาน เพื่อสร้าง Traceability ตั้งแต่วัตถุดิบ กระบวนการผลิต การประกอบ ไปจนถึงการส่งมอบสินค้า



 ตัวอย่างการใช้งานระบบสแกนบาร์โค้ดในสายการผลิต

• ตรวจสอบ Part Number ก่อนประกอบ เพื่อป้องกันการหยิบชิ้นส่วนผิดรุ่น
• อ่าน Serial Number ของชิ้นงานและบันทึกว่าใช้วัตถุดิบหรือชิ้นส่วนใดในการผลิต
• ตรวจสอบ QR Code บนฉลากให้ตรงกับสินค้าภายในกล่องก่อนปิดบรรจุภัณฑ์
• อ่าน DPM บนชิ้นส่วนโลหะเพื่อเชื่อมโยงกับผลการทดสอบและประวัติการผลิต
• ตรวจสอบรหัสซ้ำหรือรหัสที่ไม่อยู่ใน Work Order แล้วสั่งแจ้งเตือนหรือ Reject
• บันทึกข้อมูลการอ่านหลายสถานีเพื่อสร้างเส้นทางการผลิตและตรวจสอบย้อนหลังกรณี Customer Claim



 ลำดับการทำงานของระบบตั้งแต่ตรวจจับจนถึงบันทึกข้อมูล

เมื่อชิ้นงานเคลื่อนเข้าสู่ตำแหน่ง Sensor จะส่งสัญญาณ Trigger ให้กล้องถ่ายภาพ ระบบจะค้นหารหัสและถอดข้อมูล จากนั้นซอฟต์แวร์ตรวจสอบว่ารหัสอยู่ในรูปแบบที่ถูกต้อง ตรงกับรุ่นสินค้า และไม่ซ้ำกับข้อมูลเดิม ผลการตรวจสอบจะถูกส่งไปยัง PLC เพื่ออนุญาตให้ชิ้นงานผ่านหรือสั่ง Reject พร้อมบันทึกรหัส วันเวลา ผลการตรวจ และภาพ NG ลงฐานข้อมูล กระบวนการทั้งหมดสามารถเกิดขึ้นภายใน Cycle Time ของสายการผลิตเมื่อออกแบบอุปกรณ์และโปรแกรมให้เหมาะสม



 เลือกระบบอย่างไรให้เหมาะกับหน้างานจริง

ก่อนเลือกระบบ ควรเก็บข้อมูลหน้างานให้ครบทั้งขนาดและประเภทของรหัส ขนาดพื้นที่ที่ต้องมองเห็น ระยะจากกล้องถึงชิ้นงาน ความเร็ว Conveyor ระยะห่างระหว่างชิ้นงาน สีและวัสดุของพื้นผิว สภาพแสงรอบข้าง ตำแหน่งติดตั้ง และรูปแบบการเชื่อมต่อกับเครื่องจักรเดิม

นอกจากนี้ ควรกำหนดตัวชี้วัดที่ชัดเจน เช่น Read Rate หรืออัตราการอ่านสำเร็จ, No-read Rate หรืออัตราที่อ่านไม่ได้, เวลาประมวลผลต่อชิ้นงาน และเงื่อนไขกรณีอ่านผิดหรือข้อมูลไม่ตรง การกำหนดตัวชี้วัดตั้งแต่ต้นช่วยให้สามารถประเมินผลระบบก่อนส่งมอบได้อย่างเป็นรูปธรรม



 ควรทดสอบ Proof of Concept ก่อนติดตั้งจริงหรือไม่

สำหรับงานอ่านรหัสที่มีความซับซ้อน เช่น รหัสบนพื้นผิวสะท้อนแสง รหัสขนาดเล็ก ชิ้นงานที่เคลื่อนที่ด้วยความเร็วสูง หรือการอ่าน DPM การทดสอบ Proof of Concept (PoC) กับชิ้นงานจริงก่อนติดตั้งระบบถือเป็นขั้นตอนที่ช่วยลดความเสี่ยงได้อย่างมาก โดยควรเตรียมตัวอย่างทั้งรหัสที่อ่านได้ปกติ รหัสที่เสียหาย และรหัสที่คาดว่าอ่านได้ยาก เพื่อนำมาทดสอบร่วมกับกล้อง เลนส์ ระบบแสง และระยะติดตั้งที่เหมาะสม รวมถึงจำลองการทำงานที่ความเร็วใกล้เคียงกับสายการผลิตจริง เพื่อประเมินค่า Read Rate, No-read Rate และข้อจำกัดที่อาจเกิดขึ้น

ผลการทดสอบจะช่วยให้สามารถเลือกอุปกรณ์และออกแบบระบบได้เหมาะสมกับหน้างานมากขึ้น อีกทั้งยังช่วยให้โรงงานทราบล่วงหน้าว่าควรปรับปรุงคุณภาพการพิมพ์ ตำแหน่งของรหัส หรือวิธีจัดวางชิ้นงานเพิ่มเติมหรือไม่ ก่อนนำระบบไปใช้งานจริง ลดโอกาสเกิดปัญหาและค่าใช้จ่ายจากการแก้ไขภายหลังได้มากขึ้น



 ALIAN Technology ออกแบบระบบ Vision Identification ให้เหมาะกับแต่ละไลน์ผลิต

บริษัท เอเลี่ยน เทคโนโลยี จำกัด (ALIAN Technology) ให้บริการออกแบบและพัฒนาระบบ ALIAN Vision Identification สำหรับอ่าน Barcode, QR Code และ DPM บนเครื่องจักรและสายการผลิต โดยเริ่มตั้งแต่สำรวจหน้างาน เก็บตัวอย่างชิ้นงาน ทดสอบการอ่าน เลือกกล้อง เลนส์ แสง Sensor และอุปกรณ์ควบคุมให้เหมาะกับ Cycle Time และสภาพแวดล้อมของโรงงาน

ทีมวิศวกรและโปรแกรมเมอร์สามารถพัฒนาซอฟต์แวร์ตรวจสอบ Part Number, Serial Number, Lot และ Work Order เชื่อมต่อ PLC, I/O, MES, ERP หรือฐานข้อมูลเดิมของลูกค้า รวมถึงออกแบบการแจ้งเตือน การหยุดเครื่อง และการคัดแยกชิ้นงานเมื่อพบรหัสผิดหรืออ่านไม่สำเร็จ พร้อมติดตั้ง ทดสอบ อบรมผู้ใช้งาน และดูแลหลังการขาย เพื่อให้ระบบทำงานร่วมกับกระบวนการผลิตจริงได้อย่างเหมาะสม

หากต้องการสอบถามข้อมูลเพิ่มเติม สามารถติดต่อผ่าน LINE OA: @908zbepa



 คำถามที่พบบ่อย (FAQ)

 เครื่องอ่านบาร์โค้ดอุตสาหกรรมต่างจากเครื่องสแกนมือถืออย่างไร

เครื่องอ่านอุตสาหกรรมติดตั้งประจำที่และทำงานอัตโนมัติตามสัญญาณ Trigger สามารถอ่านชิ้นงานที่เคลื่อนที่และส่งผลไปยัง PLC หรือฐานข้อมูลได้ทันที ส่วนเครื่องสแกนมือถือเหมาะกับงานที่ผู้ปฏิบัติงานเป็นผู้เลือกและสแกนรหัสทีละรายการ



 QR Code และ DPM แตกต่างกันอย่างไร

QR Code เป็นรูปแบบรหัส 2D ที่มักพิมพ์บนฉลากหรือพื้นผิว ส่วน DPM หมายถึงวิธีทำรหัสลงบนชิ้นงานโดยตรง เช่น เลเซอร์หรือตอกจุด ซึ่งรหัสที่ทำแบบ DPM อาจเป็น Data Matrix หรือรูปแบบอื่น การอ่าน DPM จึงต้องให้ความสำคัญกับแสงและสภาพพื้นผิวมากเป็นพิเศษ



 ระบบสามารถเชื่อมต่อกับ PLC และฐานข้อมูลเดิมของโรงงานได้หรือไม่

สามารถออกแบบการเชื่อมต่อได้หลายรูปแบบตามรุ่นอุปกรณ์และระบบเดิม เช่น Ethernet, TCP/IP, Serial, Digital I/O หรือ Protocol อุตสาหกรรม โดยควรตรวจสอบรุ่น PLC โครงสร้างฐานข้อมูล และข้อกำหนดด้านเครือข่ายก่อนออกแบบ



 หากเปลี่ยนรุ่นสินค้า ต้องติดตั้งระบบใหม่หรือไม่

โดยทั่วไปสามารถสร้าง Recipe สำหรับแต่ละรุ่นสินค้าได้ แต่หากตำแหน่ง ขนาด ประเภท หรือพื้นผิวของรหัสเปลี่ยนมาก อาจต้องปรับพื้นที่อ่าน ระยะกล้อง แสง หรืออุปกรณ์บางส่วน จึงควรแจ้งรายการรุ่นสินค้าที่ต้องรองรับตั้งแต่ช่วงออกแบบ



 ทำอย่างไรเมื่อระบบอ่านรหัสไม่สำเร็จบ่อยครั้ง

ควรตรวจสอบคุณภาพรหัส ความสะอาดของเลนส์ ความสว่างและมุมของแสง ตำแหน่งชิ้นงาน ความเร็วสายพาน และค่า Exposure ของกล้อง หากปัญหาเกิดเฉพาะบาง Lot ควรตรวจสอบกระบวนการพิมพ์หรือการทำ DPM ร่วมด้วย ไม่ควรปรับซอฟต์แวร์เพียงอย่างเดียวโดยไม่วิเคราะห์ภาพจริง



 สรุปบทความ

ระบบสแกนบาร์โค้ดอุตสาหกรรมช่วยให้โรงงานอ่านและตรวจสอบ Barcode, QR Code และ DPM บนสายการผลิตได้โดยอัตโนมัติ พร้อมตรวจสอบความถูกต้องของ Part Number, Serial Number, Lot และ Work Order เชื่อมต่อ PLC เพื่อแจ้งเตือนหรือคัดแยกชิ้นงาน และส่งข้อมูลไปยัง MES, ERP หรือฐานข้อมูลเพื่อสร้าง Traceability อย่างไรก็ตาม ประสิทธิภาพของระบบขึ้นอยู่กับการเลือกกล้อง เลนส์ แสง ตำแหน่งติดตั้ง ซอฟต์แวร์ และการทดสอบกับชิ้นงานจริง การทำงานร่วมกับผู้ให้บริการที่เข้าใจทั้ง Machine Vision, Automation และ Software Integration จึงช่วยลดความเสี่ยงและทำให้ระบบเหมาะกับไลน์ผลิตของแต่ละโรงงานมากที่สุด
